热烈祝贺我公司王谊团队设计的“毕节市倒天河三期水利综合治理工程新建2号桥”项目被评为2023年度广东省“黄果树杯”优质工程。公司在此表示热烈祝贺,同时激励公司全体员工再接再厉,为甲方提供更加优质的服务,设计更加优质的作品。
毕节市倒天河三期水利综合治理工程新建2号桥位于毕节市德溪新区,桥梁跨越规划河道而建,设计为90m+130m=220m斜塔斜拉桥。
效果图
大桥设计为城市II级主干道,桥面通行规划为27.4m=[2×5m(人行道)+2×1.2m(拉索保护区)+15m(车行道)],车行道双向横坡1.5%,人行道横坡2.0%,线路单向纵坡-0.769%,荷载等级为城-A级,人群荷载3.5KN/㎡,桥梁设计基准期100年,设计安全等级一级,抗震按VI度设防。

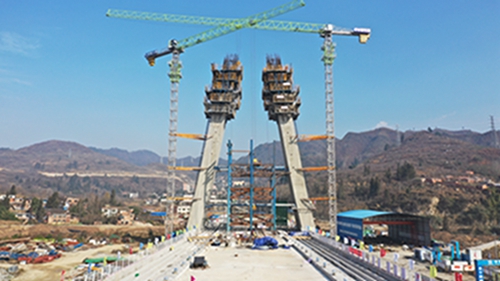

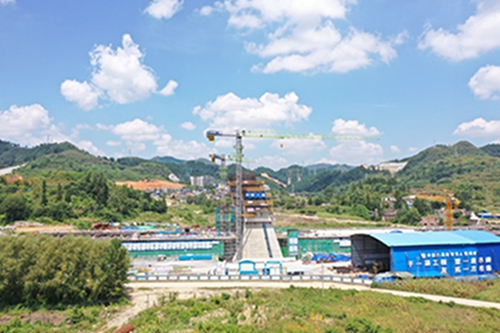

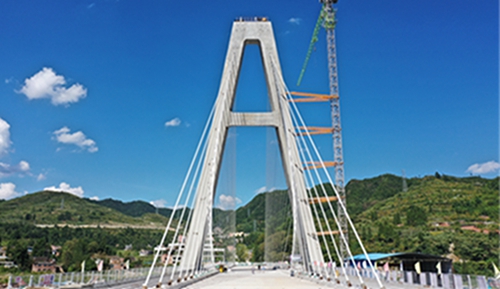

施工照片
该桥主塔为A字型斜塔,采用矩形变截面预应力钢筋混凝土结构,主塔高71m,桥面以上高62m;主塔横截面顺桥向尺寸渐变,横桥向为等截面;顺桥向主塔轴线与竖直面夹角为15度,横桥向与竖直面夹角为12度;桥塔采用箱型截面,内部设置横向和环向预应力。

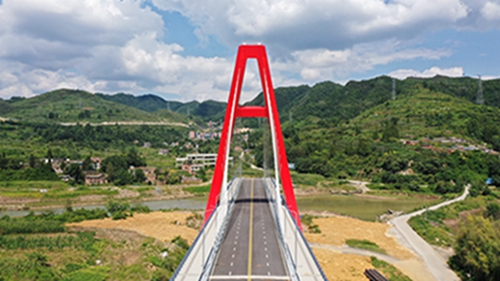

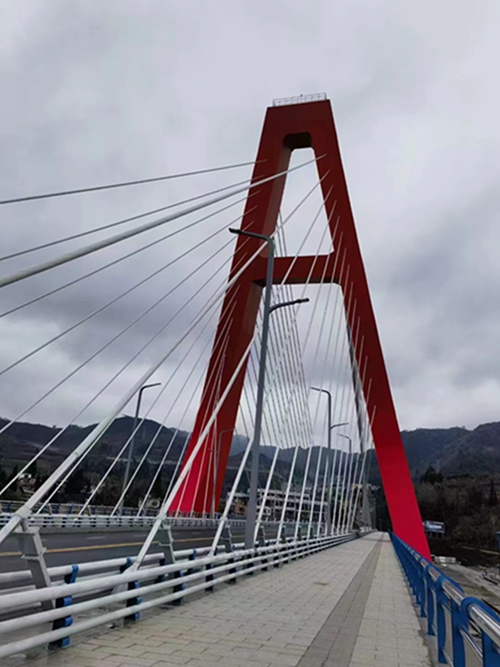

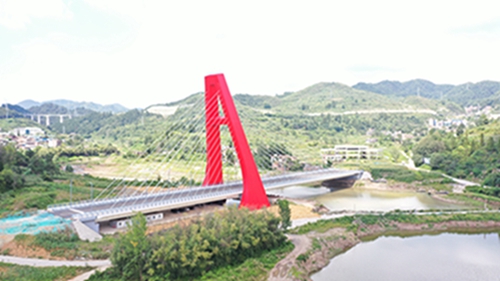

建成后实景
上部结构主梁采用长90m+130m=220m的预应力钢筋混凝土双肋式(π型)梁板结构,主梁截面顶宽27.4m,梁高2.4m;主跨桥面板厚为30cm,辅跨桥面板厚度由30cm过渡到96cm;吊索处设横隔梁。
大桥下部结构桥台采用重力式桥台、配矩形实体承台+钻孔灌注桩基础;主塔承台采用哑铃型承台+钻孔灌注桩基础。
